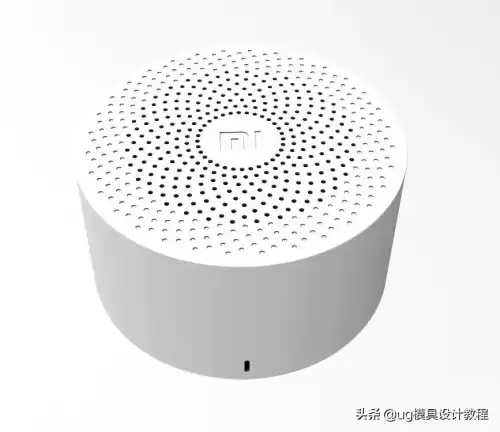

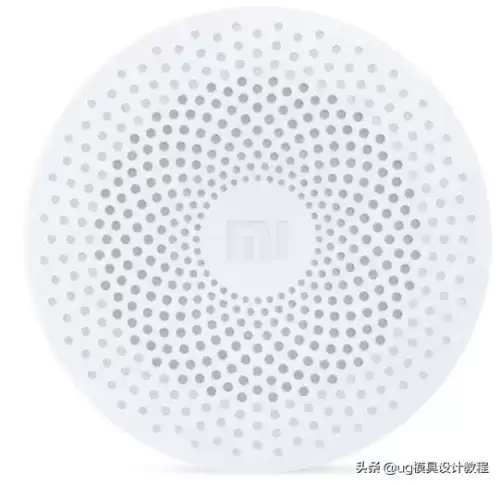

今天老师来教大家绘制一个小米蓝牙音箱，下面是渲染后的效果图：
建模步骤：

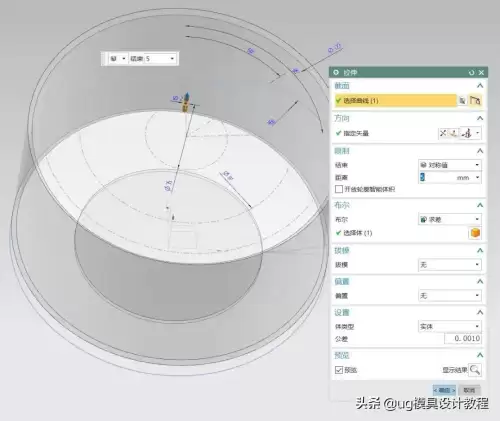

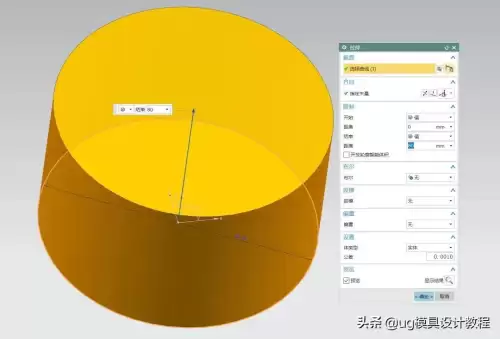

1.打开UG，首先绘制一个直径为135mm的圆拉伸80mm。

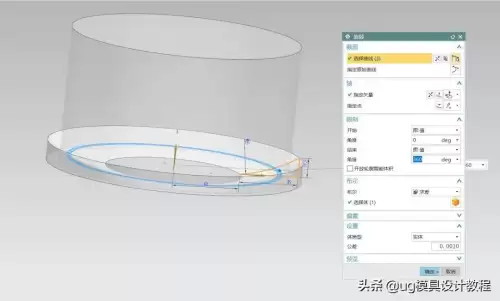

2.在XZ平面上绘制草图，以Y轴旋转360度求差
3.整体抽壳2mm
4.继续在拉伸面上绘制这么一个大概的草图

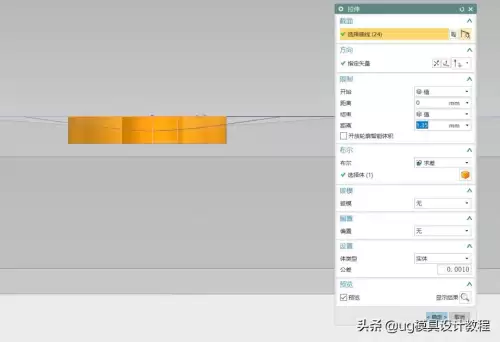

5.选择草图的小圆，拉伸求差
6.点击阵列特征，沿草图的圆弧阵列，数量16，跨距百分比为100
7.选好特征后继续以Z轴进行圆形阵列，数量为32

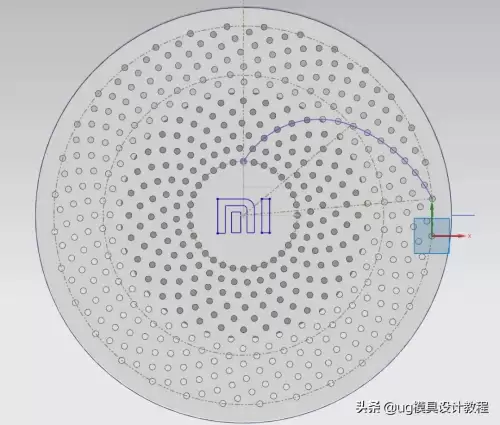

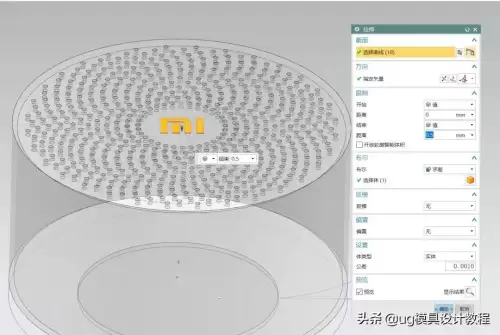

8.在拉伸面上创建小米图标的草图，创建完成后拉伸0.5mm求差。

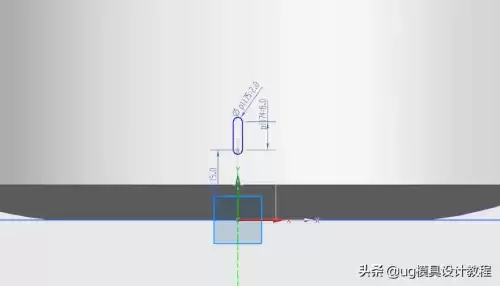

9.然后在XZ平面上创建草图，绘制这么一个孔的草图，拉伸求差（这孔是麦克风孔能看到指示灯）
10.另外再新建草图绘制这么一个安卓数据线接口，还是拉伸求差
11.在音箱底部绘制两个草图

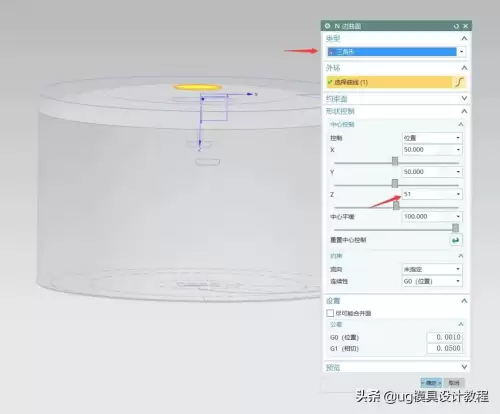

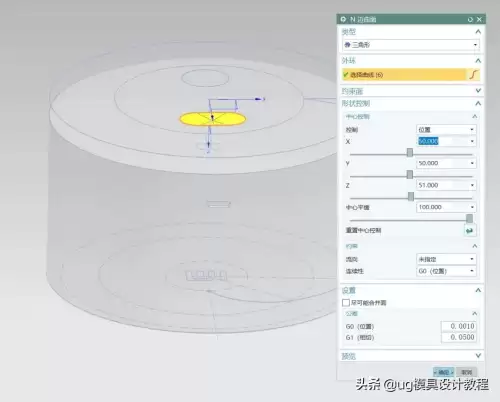

12.使用N边曲面的三角形类型做凹陷，Z轴选51

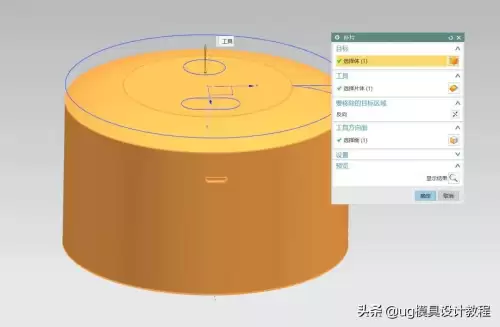

13.做完后使用“补片”命令将其变为实体，非常简单。

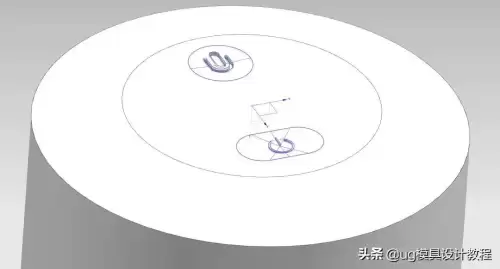

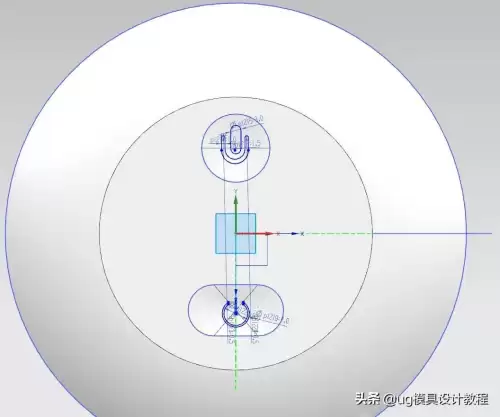

14在拉伸面上继续绘制草图，做出这么两个大致的草图（开关和麦克风标志）

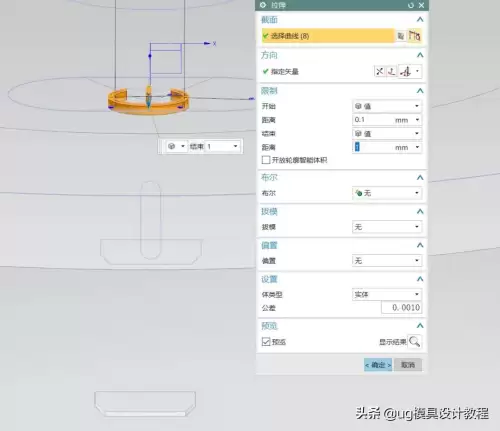

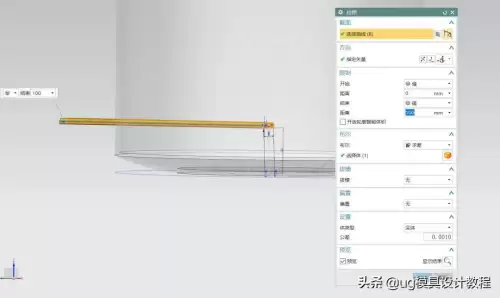

15.开关键拉伸向下拉伸，注意起始位置
麦克风向下拉伸求差

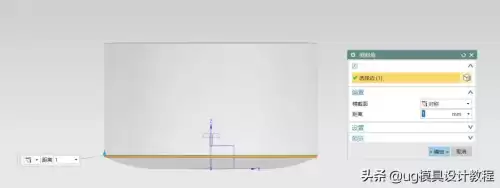

16.对底部的圆进行拉伸求差偏置
17.最后倒圆角，倒斜角处理

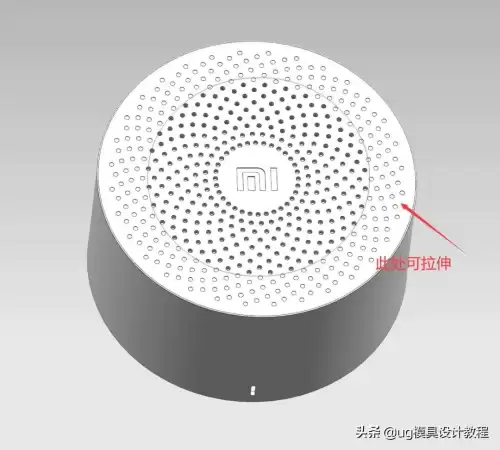

可以拉伸圆环做出图片中的效果
看完是不是觉得和简单呢，同学们你们学废了吗!
